[供应] 巴歇尔槽 |
 |
| 类别： |
其他配套装置 » 板材 » 封口机 |
|
| 单位名称： |
重庆兰屿天臣科技有限公司 |
|
| 地区： |
重庆市 九龙坡区 |
|
| 发布日期： |
2012-08-02 |
|
| 有效期： |
180 天 |
|
| 型号： |
OIT-DX |
|
| 联系人：杨杰 联系电话：23 89128421 |
|
|
|
|
|
|
|

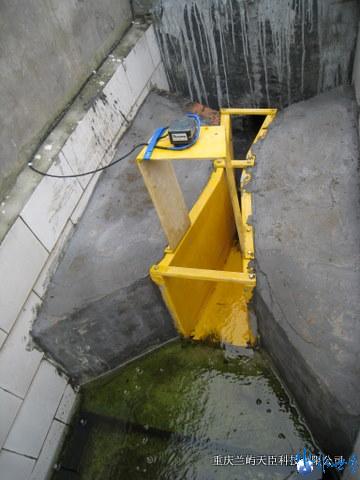

巴歇尔槽为矩形横断面短喉道槽，由水流方向上游的收缩段、喉道段和下游的扩散段组成
巴歇尔槽按喉道宽度尺寸分为三种类型：小型槽、标准型槽、大型槽。
巴歇尔槽的流量测量范围0.3～335000m3/h。根据最小流量和最大流量确定巴歇尔槽的结构尺寸。由于巴歇尔槽需要嵌入现场的渠道内，所以当流量范围一定时对渠道宽、高最小尺寸有要求。
与明渠流量计配合使用，把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如灌渠、污水沟、城市下水道的流量。
材 质
玻璃纤维不饱和聚酯复合材料（玻璃钢）。
测量范围
流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定)
注意事项
巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
序 长*宽*高 最大流量
号 (mm) （立方米/小时）
1 DX25 635*267*265 19.44
2 DX51 774*314*305 47.52
3 DX76 914*359*517 115.56
4 DX152 1525*500*730 399.6
5 DX228 1630*675*890 903.6
6 DX250 2845*980*1060 900
7 DX300 2870*940*1200 1440
8 DX450 2945*1120*1200 2268
9 DX600 3020*1300*1200 3060
10 DX750 3095*1480*1200 3960
11 DX900 3170*1660*1200 4500
12 DX1000 3200*1780*1250 5400
13 DX1200 3320*2020*1250 7200
14 DX1500 3470*2380*1250 9000
15 DX1800 3620*2740*1250 10800
16 DX2100 3770*3100*1250 12960
17 DX2400 3920*3460*1250 21600 |
|
 |
|
|
|
|
|
|
|
|
